國威IPPBX,HB1930,HB1960,數字程控交換機,導光柱安裝說明.導光柱是指安裝在國威HB1930,HB1960外線板母板HB-8FXO-M上的指示燈,用紅色導光柱表示；分機板母板HB-8FXS-M,用綠色導光柱表示。當設備正常運行時,導光柱顏色燈光將被點亮,未被點亮的端口存在異常.導光柱不但快速有效的幫助用戶區分并識別外線板與分機板，還能幫助用戶快速分析端口運行情況，快速的排查故障，解決HB1930,HB1960的故障問題。

導光柱如何安裝？

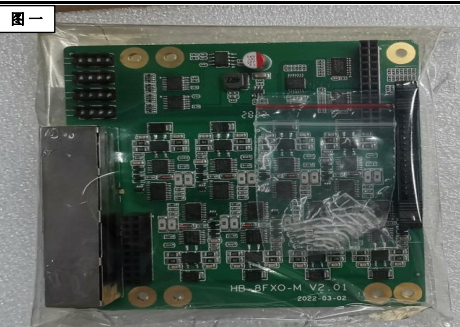

1：把模塊板從包裝盒取出，（特別注意板卡上的型號標識，外線母板只可以承接外線子板）如下如所示。

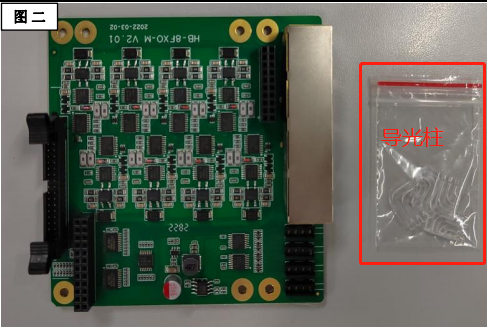

2.將4pcs導光柱從包裝袋取出，如下圖所示

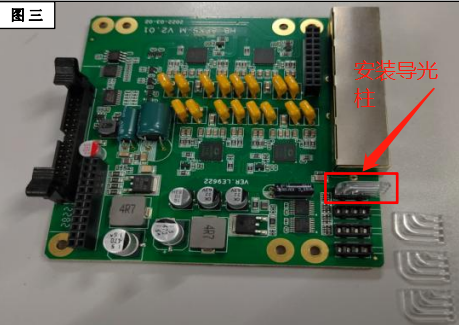

3.把4pcs導光柱依次壓緊在模塊板對應位置，如下圖所示

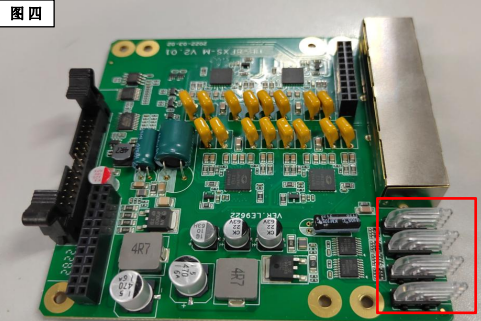

4.檢查4cs導光柱是否有漏裝，如下圖所示

一個導光柱

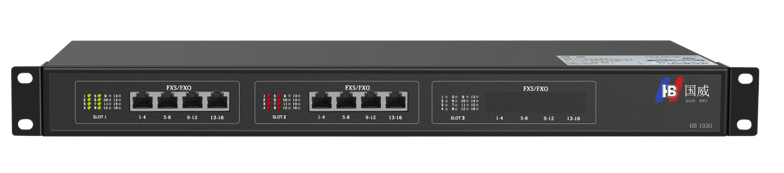

安裝好的導光柱的設備效果如下圖

從上面的設備可以清楚的判斷出SLOT 1是HB-8FXS-M分機板，因為點亮的是綠色導光柱，而且是只有HB-8FXS-M分機母板，還可以擴展HB-8FXS-Z分機子板，因為導光柱只點亮了前面的8個端口指示燈，如果擴展分機子板HB-8FXS-Z后，SLOT 1的16個綠色導光柱燈將全部點亮，內線分機端口擴展為16個

從上面的設備可以清楚的判斷出SLOT 2是HB-8FXO-M外線板，因為點亮的是紅色導光柱，而且是只有HB-8FXO-M分機母板，還可以擴展HB-8FXO-Z分機子板，因為導光柱只點亮了前面的8個端口指示燈，如果擴展外線子板HB-8FXO-Z后，SLOT 2的16個紅色導光柱燈將全部點亮，外線端口擴展為16個。
