國威HB1960數字程控交換機是面向1000用戶左右的企業，提供專業的IP語音解決方案的融合通信設備。

設備參數：

鐵殼19寸2U機架式語音通信設備，系統采用高速、穩定、擴展性強大的X86構架，四核四線程2.2GHz獨立CPU、16GB內存、240并發、具備HDMI、USB、Console接口、2個千兆網口、API接口。6個自由用戶槽位、1個錄音硬盤槽位，Web圖形數字化管理界面，最大支持4E1、96FXO、1024SIP中繼；96FXS、1024SIP分機、雙電源熱備。電源AC100-240V、功耗150W。

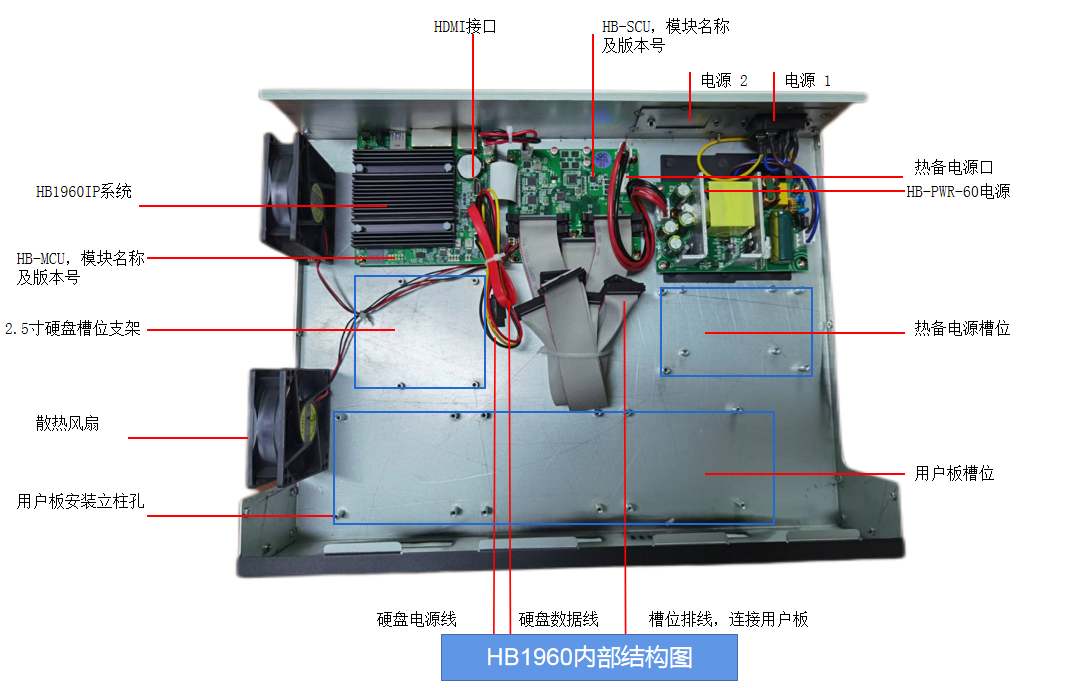

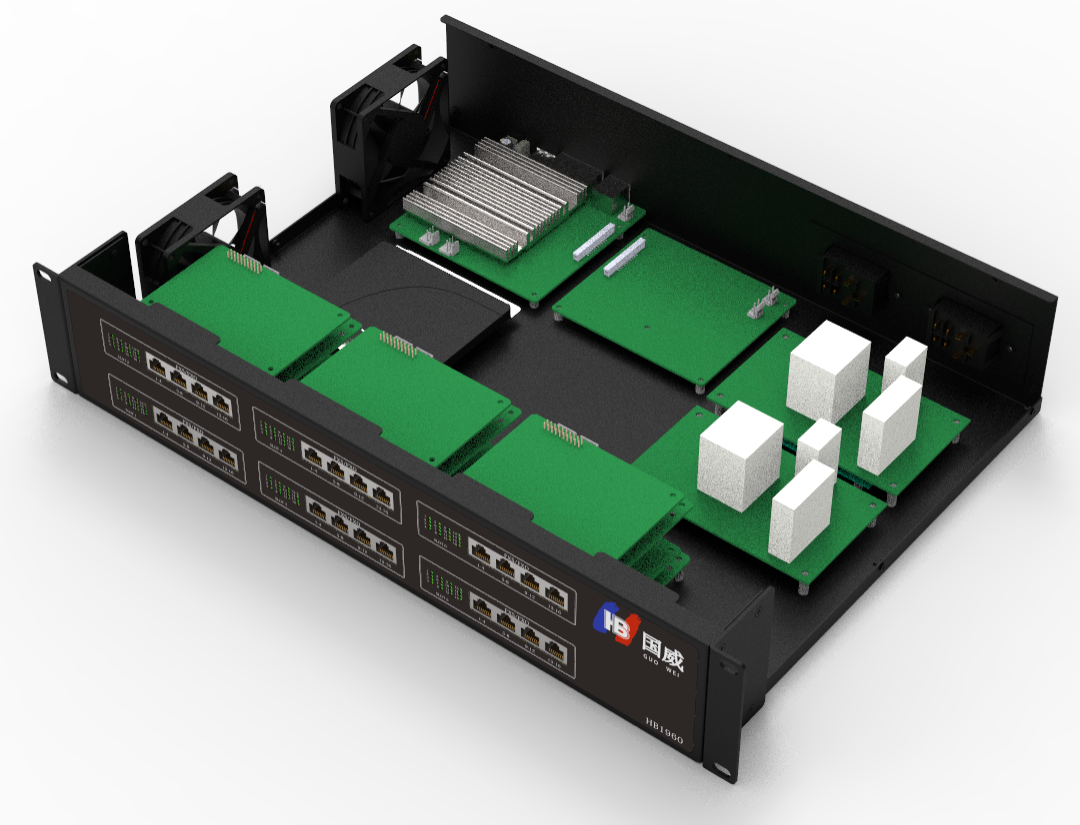

國威HB1960是模塊化可擴展的通信設備，用戶可以根據自身的項目需求，選擇對應的模塊板卡安裝,內部結構圖如下：

模塊結構圖

板卡安裝配置說明如下

正面六個用戶槽位：SLOT1、SLOT2、SLOT3、SLOT4、SLOT5、SLOT6

1：內部HB-SCU分控板上有對應SLOT的排線插槽，并分別配置一條16路排線，用于連接用戶板

2：用戶板卡模塊分別為：

HB-8FXO-M(8路模擬外線母板，占用槽位，排線連接HB-SCU）、HB-8FXO-Z(8路外線子板，排針孔位插入外線母板，不占用槽位）、HB-8FXS-M(8路模擬分機母板、占用槽位，排線連接HB-SCU）、HB-8FXS-Z(8路模擬分機子板，排針孔位插入分機母板，不占用槽位）

PCM-E1、PCM-E2數字中繼板，占用槽位

3：FXS/FXO板卡指示燈

紅色指示燈為外線板，1-8為母板指示燈，9-16為子板指示燈，當檢測到外線信號時常亮，未檢測到外線信號時閃爍

綠色指示燈為分機板，1-8為母板指示燈，9-16為子板指示燈，待機狀態時常亮，摘機、振鈴或通話過程中閃爍

4：配置舉例：

配置8外線/16模擬分機：HB-8FXO-M*1/HB-8FXS-M*1,HB-8FXS-Z*1

配置80外線/8模擬分機：HB-8FXO-M*5，HB-8FXO-Z*5/HB-8FXS-M*1

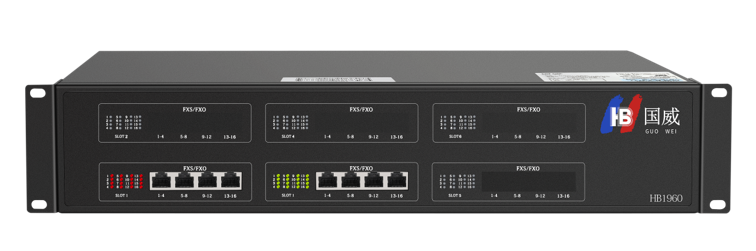

配置好的成品圖如下：

以上成品圖的配置是16外線/300IP分機+16路模擬分機。

說明：圖片可以看出有16個紅色指示燈被點亮，說明配置了16條外線，有16個綠色指示燈被點亮，說明配置了16路模擬分機，系統默認自帶300個SIP分機端口（可擴展至1024SIP分機）。
