國威HB300程控電話交換機,L2TP,二層隧道協議,設置步驟配置說明
發表時間：2025年03月12日瀏覽量：
國威HB300程控電話交換機,L2TP,二層隧道協議,配置說明
什么是L2TP？
L2TP是（Layer 2 Tunneling Protocol）的簡寫，簡稱：二層隧道協議。是VPDN（Virtual PrivateDial-up Network，虛擬私有撥號網）隧道協議中使用最廣泛的一種協議。
下面介紹如何在國威HB300程控電話交換機上配置使用L2TP VPN。
L2TP客戶端配置
國威HB300程控電話交換機可配置為L(zhǎng)2TP客戶端，主動發出連接請求，建立VPN隧道，獲取私有IP地址。

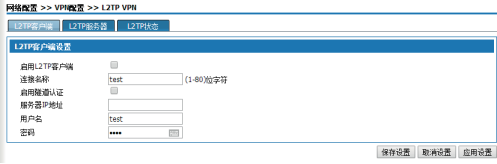

在國威HB300系統設置中選擇“VPN配置>L2TP VPN”，進入“L2TP VPN”頁面如下圖所示。
L2TP客戶端設置說明如下：
|
界面項 |
說明 |
|
啟用L2TP客戶端 |
選中單選框，啟用L2TP客戶端功能，同時關閉服務器功能。 |
|
連接名稱 |
設置該連接的名稱，用于標識該連接的用途。 |
|
啟用隧道認證 |
該項需要與服務器端協商一致。選中單選框，啟用隧道認證， 同時配置與服務器一致的認證方式。 |
|
服務器IP地址 |
該客戶端連接的L2TP服務器IP地址。 |
|
用戶名 |
該L2TP客戶端連接L2TP服務器的認證用戶名。 |
|
密碼 |
該L2TP客戶端連接L2TP服務器的認證密碼。 |
單擊<保存設置>保存客戶端配置信息，單擊<應用設置>進行連接服務器操作。
L2TP服務器配置

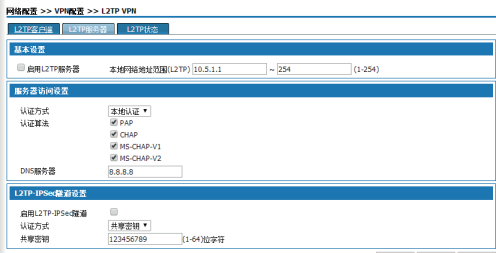

國威HB300程控電話交換機可以配置為L(zhǎng)2TP服務器，允許通過認證的L2TP客戶端連接進來。單擊<L2TP服務器>標簽，進入“L2TP服務器”頁面如下圖所示。
L2TP服務器設置說明如下：
|
界面項 |
說明 |
|
基本設置 |
啟用L2TP服務器：選中單選框，啟用L2TP服務器功能，同時關閉客戶端功能； 本地網絡地址范圍：設置分配給客戶端的IP地址段。 |
|
服務器訪問設置 |
認證方式：目前只支持“本地認證”方式； 認證算法：本地認證提供“PAP”、“CHAP”、“MS- CHAP-V1”、“MS-CHAP-V2”四種認證算法。選中單選框，選擇對應的算法。客戶端連接L2TP服務器時，選擇的認證算法必須與該認證算法一致。 DNS服務器：與運營商提供的保持一致 |
|
L2TP-IPsec隧道設置 |
啟用L2TP-IPsec隧道：選中單選框啟用L2TP-IPsec隧道。 認證方式：選中“共享密鑰”認證方式，在下面的文本框設置共享密鑰； 現在客戶端連接該服務器時，就可使用IPSec加密的VPN隧道。 |
單擊<保存設置>保存服務器配置信息，單<應用設置>讓配置生效。
L2TP狀態

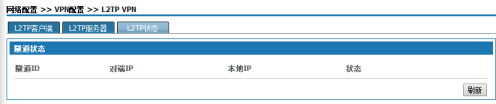

進行VPN連接操作后，單擊<L2TP狀態>標簽彈出如下圖所示。顯示建立VPN隧道自動分配的ID號、對端設備的IP地址、本設備的IP地址、連接狀態。
通過以上操作步驟，完成國威HB300程控電話交換機二層隧道協議配置。
